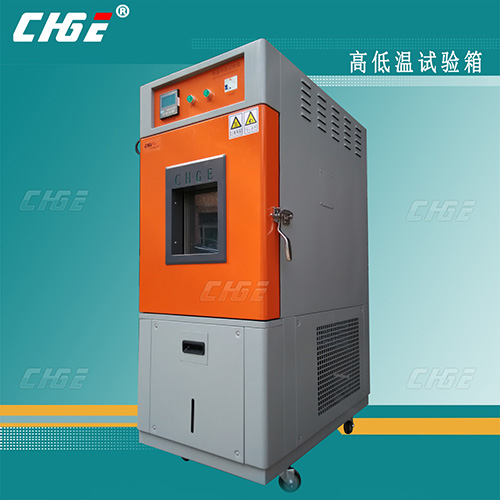

高低溫試驗箱技術資料
該設備是按照下列標準之一或其結合為依據而制造的:
GB 10589-89 低溫試驗箱技術條件
GB 10592-89 高低溫試驗箱技術條件
GB 11158-89 高溫試驗箱技術條件
GB/T5170.2-1996 電工電子產品環境試驗設備基本參數檢定方法 溫度試驗設備
GB2423.1-89 電工電子產品基本試驗規程 試驗A:低溫試驗方法
GB2423.2-89 電工電子產品基本試驗規程 試驗B:高溫試驗方法
GB2424.1-89 電工電子產品基本環境試驗規程 高溫低溫試驗導則
一、主要技術指標（TL80-70）
型號
|
TL80
|
TL100
|
TL150
|
TL225
|
TL408
|
TL800
|
TL1000
|
標稱容積
|
80L
|
100L
|
150L
|
225L
|
408L
|
800L
|
1000L
|
工作室mm
|
D400
|
D400
|
D500
|
D500
|
D600
|
D800
|
D1000
|
W400
|
W500
|
W500
|
W600
|
W800
|
W1000
|
W1000
|
H500
|
H500
|
H600
|
H750
|
H850
|
H1000
|
H1000
|
溫度范圍
|
0℃、-20℃、-30℃、-40℃、-70℃～100℃、120℃、150℃
|
升溫時間
|
20℃～+150℃≤40min
|
降溫時間
|
+20℃～-40℃≤60min
|
溫場指標
|
溫度波動度±0.5℃；溫度偏差：±2℃
|
1． 工作室尺寸：400×400×500㎜ （深×寬×高）
2． 溫度范圍：-70℃～150℃
3． 溫度波動度：±0.5℃
4． 溫度均勻度：±2℃
5． 溫度偏差：≤2℃
*備注：以上性能參數均在國際規定+25℃之環境溫度下，空載無試樣條件下測得
二、室體結構特征
1． 外壁材料：防銹處理冷軋鋼板外噴塑（可選優質不銹鋼板，需訂購時說明）
2． 內壁材料：SUS304不銹鋼板
3． 絕熱材料：硬質聚氨脂發泡+超細玻璃纖維
4． 觀察窗：試驗箱門中部設多層玻璃觀察窗，窗內裝有9W熒光燈一只
5． 測試孔：試驗箱左側設φ50mm測試引線孔一個
三、控制系統：
1．控制儀：高精度智能數顯控制儀，臺灣宣榮H961,PID調節。
2．人性化設計的操作方法，易學易用，并且不同功能檔次的儀表操作相互兼容。
3．輸入采用數字校正系統，內置常用熱電偶和熱電阻非線性校正表格，測量精確穩定。
4．具備位式調節和AI人工智能調節功能，0.2級精度，多種報警模式等功能。
四、制冷系統：
1． 制冷壓縮機：法國泰康全封閉壓縮機（復疊制冷）
2． 膨脹閥：意大利卡斯托
3． 電磁閥：意大利卡斯托
4． 制冷劑：R404A/R23（環保型）
五、加熱裝置：
1．加熱裝置：不銹鋼翅片加熱管
六、低壓電器：a、中間繼電器（歐姆龍品牌）
b、交流接觸器（正泰品牌）
七、對流系統：多葉片風扇、空調專用電機。
八、安全保護裝置：
1． 電源超載、短路保護。
2． 制冷壓縮機缺相保護。
3． 接地保護。
4． 超溫保護。
5． 制冷機高、低壓保護。
6． 安全套式接線端子。
7． 報警訊響提示。
十、設備使用條件
1．AC 380V 50HZ ±10%
2．溫度：5～35℃
3．相對濕度：不大于85%
4．大氣壓：86～106Kpa
5．周圍無強烈振動
6．無陽光直接照射或其它熱源直接輻射
7．周圍無強烈氣流，當周圍空氣需強烈流動時，氣流不應直接吹到室體上
8．周圍無強烈電磁場影響
9．周圍無高濃度粉塵及腐蝕物質
十一、服務承諾：
a) 免費上門安裝調試、培訓操作人員。
b) 產品自交付使用之日起包修壹年，但下述情況除外：
i.需方操作失誤，出現人為故障和損壞；
ii.需方將設備轉交他人使用；
c) 需方自行修改儀表參數，導致設備無法正常運行；
|
